西门子BDS221输出输入模块控制模块

西门子BDS221输出输入模块控制模块

一，参数

工作电压 24VDC

监视电流  ≤1m A

动作电流  ≤3m A

工作温度-10...+50℃

相对湿度  ≤95%(40±2℃)

继电器触点负载 AC125V/0.6A  DC24V/2A

确认灯

常动输出  常亮

瞬动输出  闪亮 亮 1 秒

端子接线截面积1.0...1.5mm 每个接线端子孔只允许接 1 根线

西门子BDS221输出输入模块控制模块

二，BDS221输出模块安装说明

把 S5 型模块盒用 2 个 ST2.9×13-C-H 自攻螺钉固定在墙上，墙上事先安 2 个（间距 60mm）膨胀塞。

接线或拆线时，用一字改锥压开端子的弹簧片。

如果使用的环境恶劣，可使用备件 S6 型模块盒安装：

西门子 S6 型模块盒

预埋布线方式：把 S6 型模块盒用 4 个 M4×50 自攻螺钉固定在墙上，墙上事先安 4 个（间距 106×106 mm）膨胀塞子。接线利用预埋盒（市售H86 型或本公司 ZA1911 型，需另行定货）和模块底部的接线孔。

西门子BDS221输出输入模块预埋安装方式

表面布线方式：把模块盒用 4 个 M4×50 自攻螺钉固定在墙上，墙上事先安 4 个（间距 106×106mm）膨胀塞。进线利用模块盒上下和左右侧面的接线孔。

西门子BDS221输出输入模块 表面安装方法

西门子BDS221输出输入模块控制模块

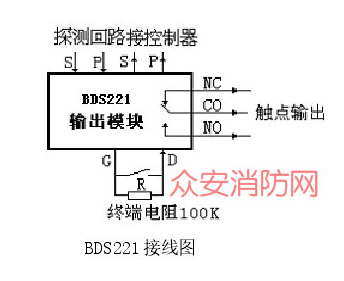

三，西门子BDS221输出输入模块接线
