西门子**中继模块FDCIO223-CN

西门子**中继模块FDCIO223-CN

一，产品详情

FDCIO223-CN **中继模块满足国家标准GB16806-2006 “消防联动控制系统”。2路输入/输出，通过编程可独立连接非编址探测器、防爆型探测器、干节点输入和控制输出。LED指示灯显示输入/输出状态及电源故障。干节点输入的监视与非监视功能可选。输出控制可监视；信号分析采用微处理器控制；对地故障监视；通过SB3齐纳二极管隔离栅，可连接本质安全型探测器（防爆区类型1）。可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境。回路工作电压 12... 33 VDC。扩展电源输入电压 18.

◆满足国家标准GB16806-2006 “消防联动控制系统”

◆2路输入/输出，通过编程可独立连接非编址探测器、防爆型探测器、干节点输入和控制输出

◆LED指示灯显示输入/输出状态及电源故障

◆干节点输入的监视与非监视功能可选

◆输出控制可监视；

◆信号分析采用微处理器控制

◆对地故障监视；

◆通过SB3齐纳二极管隔离栅，可连接本质安全型探测器（防爆区类型1）

◆可直接安装在干燥环境，如安装在保护盒内，可用于潮湿、肮脏环境

◆回路工作电压   12... 33 VDC

◆扩展电源输入电压   18... 32 VDC

◆输入：

－非编址探测器            西门子类型

－每条回路较多可接探测器   32KLK(非编址负载因子)

－终端电阻                20 V瞬态电压抑制二极管

                        EOL22（防爆）

◆输出：

－输出   24 VDC ± 5 % / 2 A

－干节点输入

－终端电阻值   3.3kΩ/680Ω，

          2.7kΩ/560 Ω，

          3.3k Ω

◆工作温度   –25... +60 ℃

◆贮存温度   –30... +65 ℃

◆相对湿度   ≤ 95 % rel.

◆通讯协议   FDnet

◆接线端子   0.2... 2.5 mm2

◆防护等级EN60529 / IEC529

－不带保护盒   IP30

－装在FDCH292-CN保护盒内   IP65

◆重量（Kg）   0.164

◆颜色

－保护盒   纯白，RAL 9010

－盒盖   透明材料

－辅助保护盒 FDCH292-CN   纯白，RAL 9010

◆尺寸（mm）   132 x 90 x 24

西门子**中继模块FDCIO223-CN

二，西门子FDCIO223-CN**中继模块接线图：

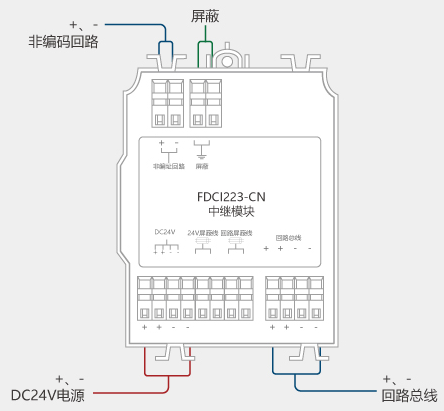

1，常规接线示意图：

三，西门子FDCIO223-CN**中继模块接线端子说明：
