爱德华单控制模块SIGA-CC1C爱德华单输入输出模块

爱德华单控制模块SIGA-CC1C爱德华单输入输出模块

一、SIGA-CC1C输出信号模块规格参数

1、型号名称：SIGA-CC1C输出信号模块

2、工作电压范围：15.20~19.95VDC

3、电流

待机：310μA

激活：135μA

4、接地故障阻抗：10KΩ

5、额定输出

24VDC:2A

25VRMS音频：50W

70VRMS音频：35W

线尾电阻值：47KΩ

电路电容 较大0.1μF

6、电路名称

信号线电路 A类（6型）或B类（4型）

电话转移卡电路 B类（4型）

警报线电路 B类（Y型）

7、导线规格：1.0~4.0mm²

8、工作环境

温度：0~49℃

相对湿度：0~93%，无凝结

9、存储温度范围：-20~60℃

爱德华单控制模块SIGA-CC1C爱德华单输入输出模块

二，爱德华SIGA-CC1C输出信号模块

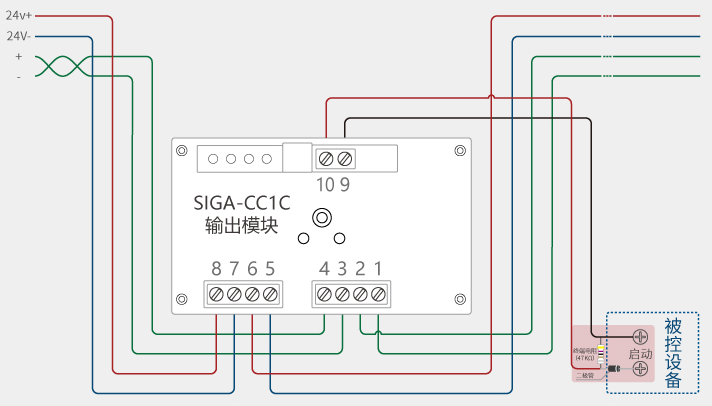

1，常规接线：

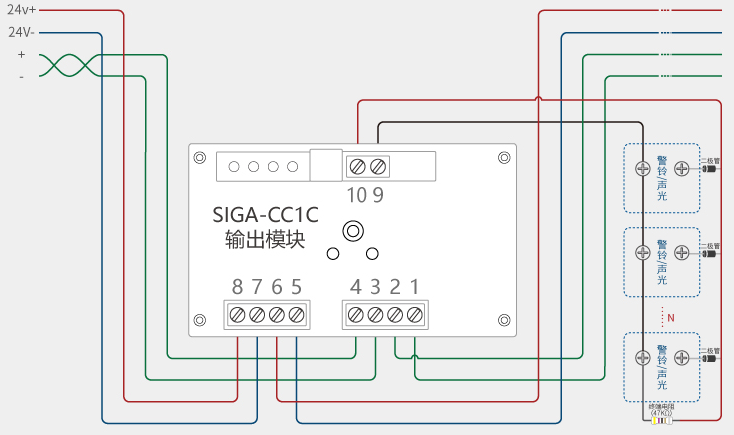

2，警铃声光：

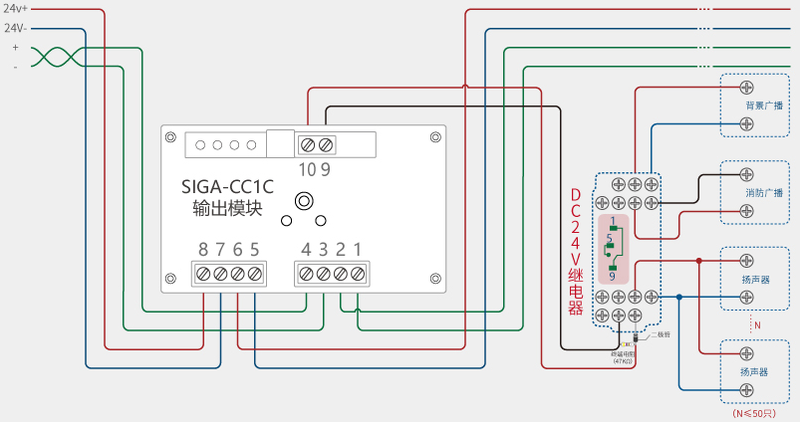

3，消防广播：

4，卷帘门控制器：

5，配合输入模块：

6，配合继电器：

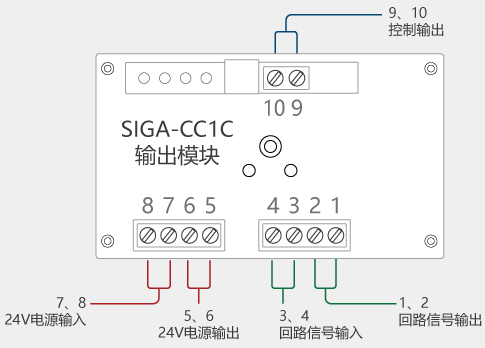

三，端子说明：
