一、概述：

BEAM1224S型探测器是一种长区间反射式光束感烟探测器，是为开阔区域的防火而设计的，与控制器配套使用。探测器是由一个发射器/接收器组合单元和一个反光镜构成。进入发射器/接收器和反光镜之间区域的烟使到达接收器的信号减弱。当减光率达到预设阈值（可在发射器/接收器组合单元上设定）时，探测器就会产生报警信号。光束全被挡住，会产生故障信号，以防止误报警。因探测器镜头上积聚的灰尘而导致的减光率的缓慢变化会由微处理器来补偿，该处理器不断地监视信号强度并定期更新报警和故障阈值。当自动补偿达到其极限，探测器就会发出故障信号，表示需要维修。

保得威尔BEAM1224S线型光束感烟火灾探测器

二、系统特性：

保护距离：5米－70米（16 － 230英尺） 70米－100米（230 － 328英尺）使用辅助工具BEAMLRK

单端接线，通过PMM-6P接入信号回路

独立的报警、故障、正常状态LED指示灯，探测器状态一目了然

内置调整部件，数字显示调整效果，较大地方便现场安装

六级灵敏度选择

内置自动增益控制

灰尘影响自动补偿功能

多种安装附件选择

保护范围宽5-100m

保得威尔BEAM1224S线型光束感烟火灾探测器

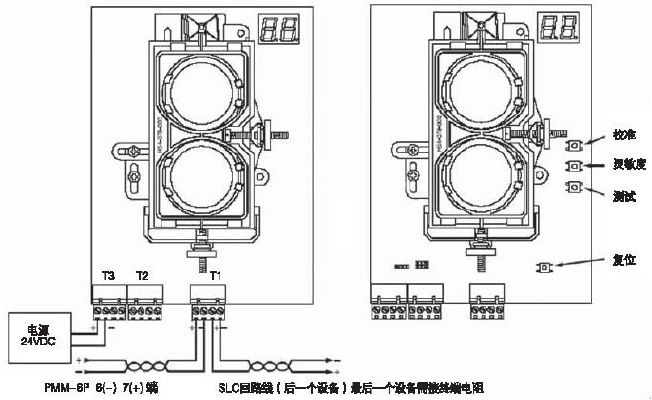

三，安装接线示意图：
