新普利斯4090-9101地址码式探测模块

新普利斯4090-9101地址码式探测模块

一，特点：

1、用于连接普通烟温感探测器

2、用于连接对射式烟感探测器

3、用于连接感温电缆

4、用于连接及其他非地址码消防设备监测点 接收报警和动作状态返回信息 具有线路监视功能 可接为 2 线或 4 线制

5、防尘 防潮密闭结构

6、带 LED 状态指示灯

7、体积小安装 维护方便

新普利斯4090-9101地址码式探测模块

新普利斯4090-9101地址码式探测模块

二，端子接线图：

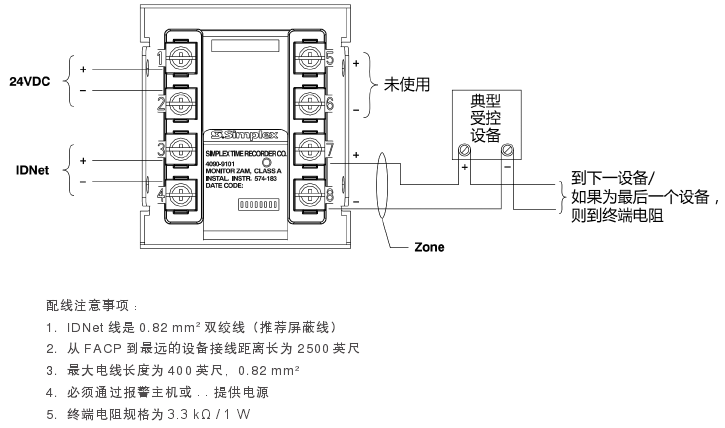

1，两线制接线图：

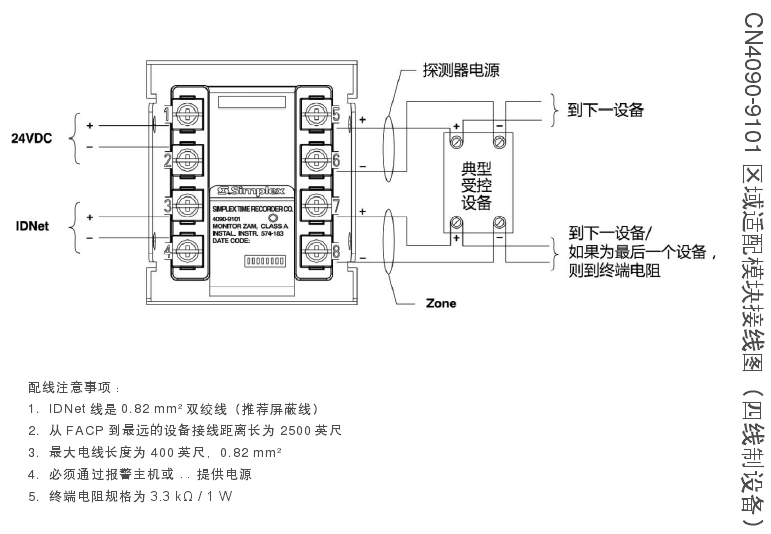

2，四线制：

以下为扩展阅读与本商品无关：

保护电路用来监视探测器和传输线路的故障。检查试验自身电路和元件、部件是否完好，监视探测器工作是否正常；检查传输线路是否正常（如探测器与火灾报警控制器之间连接导线是否通）。它由监视电路和检查电路组成。指示电路用以指示探测器是否动作。探测器动作后，自身应给出显示信号。这种自身动作显示通常在探测器上设置动作信号灯，称作确认灯。
接口电路用以完成火灾探测器和火灾报警控制器问的电气连接，信号的输入和输出，保护探测器不致因安装错误而损坏等作用。它是探测器的机械结构。其作用是将传感元件、电路印刷板、接插件、确认灯和紧固件等部件有机地连成一体，**一定的机械强度，达到规定的电气性能，以防止其所处环境如光源、阳光、灰尘、气流、高频电磁波等干扰和机械力的破坏。
